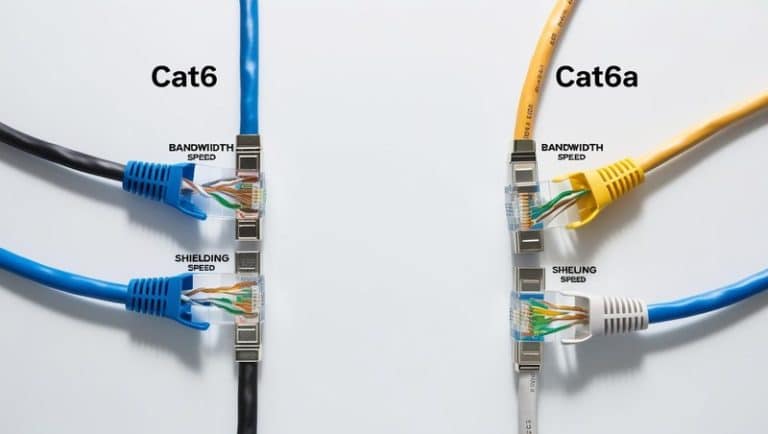

راهنمای انتخاب کابل Cat6 و Cat6a برای دوربین مداربسته تحت شبکه

در این مقاله راهنمای انتخاب کابل Cat6 و Cat6a برای دوربین مداربسته تحت شبکه را از دید یک طراح VSS بررسی می کنیم؛ از استانداردها و پهنای باند تا 10GBASE-T، PoE، گرمایش، نویز و سناریوهای واقعی در پروژه های سازمانی.

تعریف و استاندارد کابل Cat6 و Cat6a در شبکه های نظارت تصویری

برای اینکه انتخاب Cat6 یا Cat6a در پروژه CCTV منطقی باشد، باید هر رده را دقیق بشناسیم. طبق استانداردهای ANSI/TIA-568 و ISO/IEC 11801، کابل Cat6 بخشی از کلاس E و کابل Cat6a بخشی از کلاس Ea محسوب می شود.:contentReference[oaicite:0]{index=0}

کابل Cat6 برای فرکانس نامی 250MHz طراحی شده است. این رده، 1GbE را تا 100 متر و 10GBASE-T را در طول های کوتاه تر (حدود 35 تا 55 متر بسته به Crosstalk) به صورت مشروط پشتیبانی می کند.:contentReference[oaicite:1]{index=1}

در مقابل، Cat6a برای فرکانس 500MHz و به طور خاص برای 10GbE تا طول کامل 100 متر استاندارد شده است. این رده کنترل Alien Crosstalk سخت گیرانه تری دارد و در عمل برای کاربردهای پرسرعت مانند 10GBASE-T، Wi-Fi 6/6E و Backbone های مسی توصیه می شود.:contentReference[oaicite:2]{index=2}

در سیستم های نظارت تصویری تحت شبکه، هر دو رده کابل از نظر تئوری می توانند استریم های چند مگابیتی دوربین های IP را روی 1GbE حمل کنند. با این حال، زمانی که موضوع PoE سنگین، دسته کابل های بزرگ، دمای بالا، رشد آینده و تجمیع استریم ها روی Uplink مطرح می شود، تفاوت Cat6 و Cat6a در عمل خود را نشان می دهد.

تفاوت پهنای باند، فرکانس و ظرفیت 10GBASE-T بین Cat6 و Cat6a

یکی از مهم ترین اختلاف ها، فرکانس کاری و پهنای باند کابل است. Cat6 در کلاس 250MHz و Cat6a در کلاس 500MHz کار می کند. این تفاوت فقط «عدد روی جعبه» نیست؛ بلکه به صورت مستقیم روی حاشیه سیگنال به نویز، Alien Crosstalk و قابلیت پشتیبانی 10G در طول کامل لینک تاثیر دارد.:contentReference[oaicite:3]{index=3}

فرکانس و پهنای باند موثر

به طور کلی، Cat6 با پهنای باند 250MHz برای 1GbE تا 100 متر طراحی شده است. برخی نصب های بسیار دقیق Cat6 می توانند 10GBASE-T را تا حدود 35 تا 55 متر پشتیبانی کنند، اما این عملکرد تضمین شده نیست و نیاز به Qualification Test دارد.:contentReference[oaicite:4]{index=4}

در مقابل، Cat6a با پهنای باند 500MHz و کنترل Alien Crosstalk به گونه ای طراحی شده که 10GBASE-T را تا طول استاندارد 100 متر پشتیبانی کند. این یعنی اگر امروز لینک دوربین های IP را روی Cat6a اجرا کنید، در آینده می توانید برای Backbone و Uplink همان مسیر را برای 10G استفاده کنید، بدون نیاز به تعویض کابل.:contentReference[oaicite:5]{index=5}

تاثیر روی طراحی شبکه CCTV

در پروژه های CCTV، هر دوربین معمولا بین 4 تا 12 مگابیت در ثانیه ترافیک تولید می کند. برای لینک مستقیم هر دوربین تا سوئیچ، 1GbE بیش از حد کافی است، بنابراین از این نظر Cat6 و Cat6a تفاوتی برای «تک لینک دوربین» ندارند. از سوی دیگر، در Uplink هایی که ده ها استریم روی یک لینک تجمیع می شود، استفاده از 10GbE روی Cat6a می تواند محدودیت های آینده را حذف کند.

به همین دلیل، در طراحی های مدرن، معمولا برای Drop های دوربین در طبقات از Cat6 تمام مس استفاده می شود، اما برای Backbone های بین رک ها، لینک های بالا دستی به اتاق سرور و مسیرهای که نیاز به 10G دارند، Cat6a پیشنهاد می شود. این تفکیک هزینه را بهینه و در عین حال طرح را آینده نگه دار می کند.:contentReference[oaicite:6]{index=6}

عملکرد PoE، گرمایش و طول لینک در پروژه های دوربین IP

در شبکه دوربین های IP، موضوع PoE به اندازه پهنای باند مهم است. دوربین ها در بسیاری از پروژه ها با PoE، PoE+ یا حتی PoE++ تغذیه می شوند و کابل وظیفه حمل همزمان دیتا و توان را دارد. در اینجا ترکیب AWG، رده کابل و شرایط نصب (دسته، دما، محیط بسته) تعیین کننده رفتار واقعی کابل است.:contentReference[oaicite:7]{index=7}

PoE، PoE+ و PoE++ روی Cat6 و Cat6a

از نظر مشخصات فنی، هر دو رده Cat6 و Cat6a می توانند PoE، PoE+ و PoE++ تا 90 وات را پشتیبانی کنند؛ البته به شرطی که کابل تمام مس، با AWG مناسب و کلاس حرارتی متناسب انتخاب شود. مطالعه های اخیر نشان می دهند که به دلیل قطر هادی بزرگ تر و طراحی حرارتی بهتر، Cat6a در توان های بالا گرمایش کمتری نسبت به Cat6 دارد.:contentReference[oaicite:8]{index=8}

در نتیجه، در دسته کابل های بزرگ که تعداد زیادی دوربین پرمصرف (PTZ، IR های قوی، Heater) روی یک سینی PoE می شوند، Cat6a حاشیه حرارتی بیشتری نسبت به Cat6 ایجاد می کند. این موضوع برای پروژه های با PoE سنگین در مراکز داده، پارکینگ های بزرگ، مراکز خرید و فرودگاه ها بسیار مهم است.

گرمایش، دسته بندی و محدودیت طول در عمل

استانداردها و وایت پیپرهای PoE تاکید می کنند که افزایش دما در دسته کابل های PoE، Insertion Loss را بالا می برد و عملا طول قابل استفاده را کاهش می دهد. علاوه بر این، گرمایش بیش از حد می تواند عمر عایق کابل را کوتاه کند. در آزمایش های PoE، مشاهده شده که کابل های با قطر بزرگ تر و طراحی Cat6a در دسته های بزرگ افزایش دمای کمتر و پایداری بهتری دارند.:contentReference[oaicite:9]{index=9}

بنابراین، اگر لینک ها نزدیک طول 100 متر هستند و در عین حال PoE سنگین و دسته بندی فشرده دارید، انتخاب Cat6a به جای Cat6 فقط یک «آپشن لوکس» نیست، بلکه راهکار کاهش ریسک افت ولتاژ، افزایش Loss و Fail شدن لینک در سال های بعد است.

انتخاب Cat6 یا Cat6a در سناریوهای مختلف CCTV

حالا سوال کلیدی این است که در کدام سناریو Cat6 کافی است و در کدام سناریو باید Cat6a را انتخاب کنیم. در ادامه چند سناریو عملی در پروژه های دوربین مداربسته تحت شبکه را بررسی می کنیم.

ساختمان اداری و تجاری با لینک های زیر 70 متر

در ساختمان های اداری استاندارد که طول لینک های دوربین تا سوئیچ معمولا بین 30 تا 70 متر است، مصرف PoE دوربین ها در محدوده 7 تا 15 وات قرار دارد و دسته کابل ها خیلی متراکم نیست، استفاده از کابل Cat6 تمام مس گزینه منطقی و اقتصادی است. در این شرایط، 1GbE برای هر دوربین بیش از نیاز است و از نظر PoE نیز در محدوده امن کار می کنید.

در این سناریو، می توانید Backbone سوئیچ های طبقات تا اتاق سرور را با Cat6a اجرا کنید تا در آینده امکان ارتقا به 10G را داشته باشید، در حالی که Drop های دوربین روی Cat6 باقی می مانند. این رویکرد ترکیب خوبی از هزینه و آینده نگه داری ایجاد می کند.:contentReference[oaicite:10]{index=10}

سایت های صنعتی، مراکز خرید و پارکینگ های بزرگ

در سایت های صنعتی و مراکز خرید، طول لینک ها گاهی به 90 تا 100 متر نزدیک می شود، دمای محیط بالاتر است و دسته کابل های PoE در سینی های مشترک عبور می کنند. علاوه بر این، در پارکینگ های طبقاتی، استفاده از دوربین های PTZ با PoE+ یا PoE++ رایج است. در چنین سناریوهایی، انتخاب Cat6a مسی 23AWG برای مسیرهای اصلی بسیار منطقی تر از Cat6 است.:contentReference[oaicite:11]{index=11}

در عمل، بسیاری از سازندگان و وایت پیپرهای PoE پیشنهاد می کنند در پروژه هایی که PoE++، دسته بندی بزرگ و دمای محیط بالاتر از 30 درجه وجود دارد، مستقیما Cat6a انتخاب شود تا حاشیه حرارتی و الکتریکی کافی فراهم شود.

پروژه های با نیاز 10GbE یا رشد آینده شبکه

اگر می دانید که در چند سال آینده نیاز دارید استریم های متعدد دوربین، تحلیل هوشمند، ذخیره سازی روی SAN یا ارتباط بین رک ها را روی 10G انجام دهید، Cat6a انتخاب بدیهی است. طبق توصیه منابع معتبر، Cat6 ممکن است فقط تا 35 تا 55 متر 10G را تحمل کند، اما Cat6a برای 10G تا 100 متر استاندارد شده است.:contentReference[oaicite:12]{index=12}

بنابراین، اگر سایت شما در مرحله نوسازی زیرساخت است، انتخاب Cat6a برای لینک های Backbone و مسیرهای بحرانی، هزینه کوچک امروز را به سرمایه بلندمدت تبدیل می کند. در مقابل، اگر مطمئن هستید که در طول عمر پروژه هرگز به 10G نیاز ندارید و شرایط PoE متوسط است، Cat6 کافی است.

نکات نصب، شیلدینگ و تست فلوک در کابل های Cat6 و Cat6a

علاوه بر خود رده کابل، نحوه نصب، نوع شیلدینگ و تست نهایی نیز در عملکرد واقعی سیستم نظارت تصویری بسیار اثرگذار است. Cat6a معمولا ضخیم تر، سخت تر و نسبت به خم و شعاع انحنا حساس تر است، در حالی که Cat6 انعطاف بیشتری در مسیرهای شلوغ یا داکت های باریک دارد.:contentReference[oaicite:13]{index=13}

UTP در مقابل S/FTP و F/UTP

در محیط های اداری با نویز متوسط، Cat6 U/UTP یا Cat6a U/UTP معمولا کافی است. اما در محیط های صنعتی، نزدیک تابلو برق، UPS، اینورتر یا خطوط قدرت، استفاده از کابل های شیلد دار (F/UTP، S/FTP) همراه با ارت صحیح می تواند Crosstalk و EMI را کاهش دهد و لینک پایدارتر برای دوربین های IP حساس ایجاد کند.:contentReference[oaicite:14]{index=14}

وابستگی سیستم به کانکتور و Patch Panel هم رده

بسیاری از طراحان فقط درباره کابل صحبت می کنند، در حالی که برای داشتن یک لینک Cat6a واقعی باید تمام اجزا، از Keystone و Patch Panel تا Patch Cord و کانکتور، در رده Cat6a انتخاب و نصب شوند. اگر در یک لینک Cat6a از جک یا Patch Cord Cat6 استفاده کنید، لینک از نظر تست و عملکرد در رده Cat6 ارزیابی خواهد شد.:contentReference[oaicite:15]{index=15}

تست فلوک و تحویل استاندارد پروژه

در پروژه های CCTV سازمانی، توصیه اکید این است که لینک های Cat6 و Cat6a با تسترهای تأیید شده (مانند Fluke DSX) تست و گزارش Pass/Fail آنها در پرونده پروژه نگهداری شود. استانداردها برای Cat6 و Cat6a حدود متفاوتی برای پارامترهایی مثل NEXT، Return Loss، Alien Crosstalk و در رده های جدیدتر DC Resistance Unbalance تعریف کرده اند.:contentReference[oaicite:16]{index=16}

این تست ها به ویژه زمانی حیاتی است که PoE یا PoE++ روی لینک فعال شود؛ چون هر ضعف در کابل یا کانکتور در قالب گرمایش، افت ولتاژ و Drop تصادفی تصویر ظاهر خواهد شد. بنابراین، تحویل پروژه بدون گزارش فلوک، برای یک سایت سازمانی ریسک بزرگی است.

جمع بندی مهندسی برای انتخاب کابل در پروژه های امنیتی

اگر بخواهیم راهنمای انتخاب کابل Cat6 و Cat6a برای دوربین مداربسته تحت شبکه را در چند نکته عملی خلاصه کنیم:

• برای Drop های معمول دوربین با طول زیر 70 متر و PoE متوسط، Cat6 تمام مس، استاندارد و اقتصادی است.
• برای Backbone ها، لینک های نزدیک 100 متر، PoE سنگین، دسته کابل بزرگ یا هدف 10GbE، Cat6a انتخاب حرفه ای تر است.
• هر دو رده باید با هادی 100٪ مس، AWG مناسب و کلاس حرارتی متناسب با PoE انتخاب شوند؛ CCA برای پروژه های CCTV توصیه نمی شود.
• در محیط های پرنویز، Cat6a شیلددار همراه با ارت استاندارد، حاشیه بهتری برای پایداری لینک دوربین فراهم می کند.
• موفقیت پروژه به تست نهایی فلوک، انتخاب درست کانکتور و اجرای دقیق کابل کشی به اندازه انتخاب رده کابل وابسته است.

در نهایت، انتخاب بین Cat6 و Cat6a باید نتیجه یک تحلیل ریسک، برنامه رشد شبکه و شرایط PoE در پروژه شما باشد؛ نه صرفا یک تصمیم کاتالوگی. اگر در انتخاب بین این دو مردد هستید، می توانید لینک های بحرانی و Backbone را روی Cat6a و سایر لینک های دوربین را روی Cat6 تمام مس اجرا کنید تا بهترین توازن هزینه و کارایی به دست آید.
