طراحی اصولی سیستم دوربین مداربسته برای ساختمان های اداری و تجاری

در این راهنما به صورت مرحله به مرحله توضیح می دهیم طراحی اصولی سیستم دوربین مداربسته برای ساختمان های اداری و تجاری چگونه انجام می شود؛ از تعریف اهداف نظارتی و نقشه ریسک تا جانمایی دوربین، طراحی شبکه، ظرفیت ضبط و استانداردهای بین المللی، به گونه ای که خروجی نهایی قابل استناد، مقیاس پذیر و قابل نگهداری باشد.

اهداف و الزامات سیستم دوربین مداربسته در ساختمان اداری و تجاری

در ساختمان های اداری و تجاری، سیستم دوربین مداربسته یک پروژه صرفا سخت افزاری نیست، بلکه یک سیستم نظارت تصویری چند لایه است که باید با استراتژی امنیت فیزیکی، HSE، مدیریت منابع انسانی و الزامات حقوقی هماهنگ باشد. بنابراین قبل از هر چیز باید مشخص شود هدف سیستم مشاهده کلی است یا تشخیص، شناسایی و حتی احراز هویت افراد و رخدادها.

به طور کلی، استانداردهای بین المللی طراحی نظارت تصویری ابتدا سطح عملکرد مورد نیاز را تعریف می کنند و سپس بر اساس آن الزامات فنی مانند چگالی پیکسل، زاویه دید، نور، کنتراست و کیفیت ضبط را تعیین می کنند. به همین دلیل، در طراحی اصولی سیستم دوربین مداربسته برای ساختمان های اداری و تجاری نباید از مرحله تعریف نیاز عملیاتی عبور کنیم و مستقیم سراغ نقشه کشی برویم.

از سوی دیگر، در محیط های اداری و تجاری موضوعاتی مانند حریم خصوصی کارکنان، دسترسی مدیران به تصاویر، نگهداری طولانی مدت آرشیو برای مسائل حقوقی و یکپارچگی با سیستم هایی مثل کنترل تردد و BMS مطرح است. بنابراین اگر معماری از ابتدا بر این مبنا طراحی شود، بعدا توسعه و یکپارچه سازی بدون دوباره کاری انجام خواهد شد.

تحلیل نیاز و ارزیابی ریسک در طراحی سیستم نظارت تصویری

قدم اول، مستندسازی نیاز عملیاتی یا Operational Requirement است. در این مرحله باید برای هر ناحیه از ساختمان (لابی، پارکینگ، راهرو، آسانسور، انبار، صندوق، اتاق سرور، پشت بام)، سناریوهای تهدید، سطح ریسک، ذینفعان و نوع مدرک مورد نیاز در زمان حادثه مشخص شود. علاوه بر این، باید چک لیست کاملی از الزامات قانونی، سیاست های داخلی شرکت و استانداردهای مرجع تهیه گردد.

به طور کلی، خروجی این فاز باید شامل موارد زیر باشد: نقشه ریسک، لیست نواحی تحت پوشش، برای هر ناحیه سطح عملکرد (مشاهده، تشخیص، شناسایی، احراز هویت)، الزامات نگهداری تصویر بر حسب روز یا ماه، نیاز به ضبط صوت همراه تصویر، و الزامات دسترسی از راه دور. این مستند پایه مذاکرات بین کارفرما، مشاور و پیمانکار خواهد بود.

از سوی دیگر، در ارزیابی ریسک باید هم تهدیدات امنیتی مانند سرقت، خرابکاری و دسترسی غیر مجاز و هم تهدیدات ایمنی مانند حوادث کاری، لغزش، آتش سوزی و تخلیه اضطراری دیده شود. بنابراین سیستم دوربین مداربسته تنها برای «ضبط جرم» طراحی نمی شود، بلکه ابزاری برای مدیریت حوادث و بهبود فرآیندهای عملیاتی نیز خواهد بود.

طراحی لایه میدانی: دوربین ها، لنز و پوشش دید

پس از تکمیل OR، نوبت به طراحی لایه میدانی می رسد. در این لایه باید نوع و تعداد دوربین، لنز، ارتفاع نصب، زاویه دید، جهت نور و جزئیات نصب برای هر موقعیت مشخص شود. علاوه بر این، باید به محدودیت های معماری، دسترسی برای سرویس، مسیر کابل و نقاط تامین برق توجه شود تا در زمان اجرا غافلگیر نشویم.

سطح جزئیات و چگالی پیکسل در صحنه

در طراحی حرفه ای، به جای صحبت کلی در مورد «کیفیت خوب»، از مفهوم چگالی پیکسل بر متر استفاده می شود. برای مثال، برای مشاهده صرفا حضور افراد در صحنه، چگالی پایین کافی است، اما برای شناسایی چهره یا خواندن پلاک نیاز به چگالی پیکسلی بسیار بالاتری داریم. بنابراین، برای هر ناحیه باید سطح جزئیات مورد نیاز تعیین و سپس با توجه به فاصله، رزولوشن و لنز، پوشش دید محاسبه شود.

به طور معمول، در لابی ها و پذیرش ساختمان های اداری، سطح شناسایی چهره در محدوده کانتر و سطح تشخیص در بقیه فضا هدف گذاری می شود. در پارکینگ ها، برای رمپ ها و ورودی خروجی خودروها ترکیبی از دوربین های پلاک خوان در محور تردد و دوربین های واید برای تصویر کلی پیشنهاد می گردد. در راهروها، تمرکز روی تشخیص حرکت و ثبت مسیر افراد کافی است و نیازی به رزولوشن بیش از حد نیست.

انتخاب نوع دوربین، لنز و ارتفاع نصب

انتخاب بین دوربین Dome، Bullet، Box یا Fisheye باید بر اساس کاربری فضا، دسترسی، احتمال خرابکاری و نیاز به لنز خاص انجام شود. برای مثال، در محیط های اداری داخلی معمولا از Dome سقفی ضد خرابکاری استفاده می شود تا هم ظاهری مرتب داشته باشد و هم در برابر ضربه مقاوم باشد. در فضاهای بیرونی مانند ورودی اصلی و حیاط، دوربین های Bullet با IR قوی و براکت مناسب رایج تر هستند.

از سوی دیگر، لنز و فاصله کانونی باید با عرض صحنه و فاصله تا سوژه هماهنگ باشد. لنزهای وریفوکال یا موتورایز امکان تنظیم دقیق فیلد دید در زمان نصب را می دهند و در پروژه های اداری و تجاری که چیدمان داخلی ممکن است تغییر کند، انعطاف بیشتری ایجاد می کنند. ارتفاع نصب نیز باید طوری انتخاب شود که هم پوشش دید مطلوب به دست آید و هم دسترسی غیر مجاز به دوربین دشوار باشد.

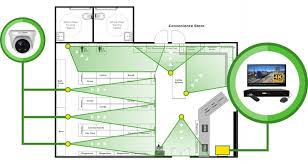

در نهایت، برای هر دوربین باید دیاگرام پوشش (Coverage) ترسیم شود تا مشخص شود که آیا نقاط کور باقی مانده است یا خیر. استفاده از نرم افزارهای طراحی مانند ابزارهای تخصصی Axis و سایر سازندگان در این مرحله به دقت محاسبات و اعتبار طرح کمک زیادی می کند.

طراحی شبکه، پهنای باند و زیرساخت سیستم دوربین مداربسته

در ساختمان های اداری و تجاری مدرن، تقریبا تمام سیستم های دوربین مداربسته به صورت IP طراحی می شوند. بنابراین شبکه، ستون فقرات سیستم است و اگر درست طراحی نشود، بهترین دوربین ها نیز نمی توانند خروجی پایدار ارائه دهند. علاوه بر این، در بسیاری از سازمان ها شبکه CCTV باید منطقا از شبکه دیتای سازمان جدا شود تا هم امنیت و هم مدیریت پهنای باند ساده تر گردد.

محاسبه پهنای باند و طراحی سوئیچینگ

برای هر دوربین باید بیت ریت موثر در بدترین سناریو (مثلا در ساعات پر تردد) بر اساس رزولوشن، فریم ریت، کدک (H.264 یا H.265) و پیچیدگی صحنه تخمین زده شود. سپس این مقادیر در طراحی لینک ها و سوئیچینگ استفاده می شود. به طور کلی، توصیه می شود لینک های اصلی شبکه حداکثر تا ۶۰ درصد ظرفیت اسمی خود بارگذاری شوند تا در صورت افزایش ترافیک یا اضافه شدن دوربین جدید دچار گلوگاه نشویم.

در لایه دسترسی، استفاده از سوئیچ های PoE یا PoE+ با مانیتورینگ SNMP و بودجه توان کافی برای همه پورت های فعال ضروری است. از سوی دیگر، در لایه توزیع و Core، لینک های Uplink گیگابیتی یا ۱۰ گیگابیتی بسته به تعداد دوربین ها و سناریوهای ضبط توصیه می شود. همچنین تعریف VLAN جداگانه برای ترافیک ویدئو و اعمال QoS برای جریان های حساس، پایداری سیستم را افزایش می دهد.

زیرساخت فیزیکی، PoE و افزونگی

زیرساخت فیزیکی شبکه شامل کابل کشی ساخت یافته، رک ها، UPS و مسیرهای عبور کابل است. در محیط های تجاری، مسیرهای عبور باید با معماری داخلی و الزامات آتش نشانی هماهنگ باشد. علاوه بر این، برای سوئیچ ها و NVR ها تامین برق اضطراری از طریق UPS و در پروژه های حساس استفاده از دو ورودی برق و دو مسیر شبکه مستقل می تواند زمان در دسترس بودن سیستم را به شکل چشمگیری افزایش دهد.

در طراحی PoE، باید جمع توان مورد نیاز تمام دوربین های متصل به هر سوئیچ محاسبه شده و حاشیه ای برای رشد آینده در نظر گرفته شود. انتخاب منبع تغذیه با راندمان بالا، رعایت طول مجاز کابل برای PoE و استفاده از سرج ارستر مناسب در ورودی ساختمان ها و مکان های پر ریسک، از خرابی های ناشی از نوسانات جلوگیری می کند.

طراحی ضبط، ذخیره سازی و نرم افزار مدیریت ویدئو VMS

لایه ضبط و ذخیره سازی قلب تحلیل های پس از حادثه است. در پروژه های کوچک ممکن است یک یا دو دستگاه NVR کافی باشد، اما در ساختمان های اداری و تجاری بزرگ معمولا از ترکیب NVR، سرور VMS و استوریج مرکزی استفاده می شود. انتخاب معماری مناسب باید بر اساس تعداد دوربین ها، بیت ریت مجموع، مدت نگهداری و سطح افزونگی انجام شود.

محاسبه ظرفیت ذخیره سازی و سیاست نگهداری

برای محاسبه ظرفیت، ابتدا بیت ریت موثر هر دوربین مشخص و در تعداد دوربین ها و مدت نگهداری ضرب می شود تا حجم کل داده بر حسب ترابایت به دست آید. سپس با توجه به نوع RAID، Overhead سیستم فایل و رشد آینده، ظرفیت استوریج انتخاب می شود. در ساختمان های اداری معمولا بین ۳۰ تا ۹۰ روز نگهداری برای نواحی مختلف در نظر گرفته می شود و برای نواحی حساس تر دوره طولانی تر تعریف می گردد.

علاوه بر این، سیاست نگهداری باید به صورت تفکیک شده و مبتنی بر ریسک طراحی شود. برای مثال، ممکن است برای راهروهای عمومی ۳۰ روز کافی باشد، اما برای صندوق، خزانه یا اتاق سرور نگهداری ۹۰ روز یا بیشتر مورد نیاز باشد. تعریف این سیاست ها در VMS و مستند کردن آنها در سیاست امنیتی سازمان از الزامات پروژه حرفه ای است.

انتخاب VMS، افزونگی و امنیت داده

نرم افزار مدیریت ویدئو یا VMS در پروژه های متوسط و بزرگ جایگزین ضبط کننده های ساده می شود. انتخاب VMS باید بر اساس معیارهایی مانند پشتیبانی از استانداردهای ONVIF و RTSP، مقیاس پذیری، امکانات تحلیلی، یکپارچگی با سایر سیستم ها، مدیریت کاربرها و سطح پشتیبانی سازنده انجام شود. در بسیاری از ساختمان های تجاری، قابلیت هایی مثل نقشه گرافیکی، Tour خودکار، Smart Search و گزارش گیری مدیریتی اهمیت بالایی دارند.

در سطح افزونگی، می توان از Failover Recording، Clustering سرورها و معماری Active-Standby برای استوریج استفاده کرد تا در صورت خرابی یک نود، ضبط قطع نشود. همچنین، باید دسترسی ها بر اساس Role تعریف شود، دسترسی از خارج ساختمان از طریق VPN و تونل امن انجام شود و لاگ های دسترسی و عملیات حساس حداقل برای چند ماه نگهداری و به صورت دوره ای بررسی شود.

ملاحظات حریم خصوصی، حقوقی و امنیت سایبری

در طراحی سیستم دوربین مداربسته برای ساختمان های اداری و تجاری، نادیده گرفتن حریم خصوصی و امنیت سایبری می تواند حتی بهترین طراحی فنی را بی اثر کند. بنابراین باید از ابتدا محدوده های ممنوع برای تصویر برداری مشخص و در طراحی لحاظ شود. علاوه بر این، استفاده از ماسک حریم خصوصی روی بخش های حساس تصویر، یکی از ابزارهای مهم در رعایت حقوق کارکنان و مراجعه کنندگان است.

از سوی دیگر، امنیت سایبری باید در تمام لایه ها در نظر گرفته شود: تغییر تمام کلمات عبور پیش فرض، غیرفعال کردن سرویس های غیر ضروری روی دوربین ها، استفاده از HTTPS و SRTP در صورت امکان، محدود کردن دسترسی IP، جداسازی شبکه و استفاده از لاگ سرور مرکزی. در نهایت، داشتن سیاست شفاف برای استفاده، اشتراک گذاری و حذف تصاویر ضبط شده، ریسک های حقوقی را به شکل قابل توجهی کاهش می دهد.

سناریوی نمونه طراحی برای یک ساختمان اداری چند طبقه

برای جمع بندی عملی، فرض کنید یک ساختمان اداری ۱۰ طبقه با دو طبقه پارکینگ زیرزمینی و چند واحد تجاری در طبقه همکف داریم. در فاز OR، ابتدا ریسک ها و نواحی حساس مانند ورودی اصلی، پارکینگ، آسانسورها، لابی، صندوق ها و اتاق های سرور شناسایی می شوند. سپس برای هر ناحیه سطح عملکرد مورد نیاز و سیاست نگهداری تصاویر تعریف می شود.

در مرحله بعد، بر اساس نقشه معماری، محل دوربین ها، نوع بدنه، لنز، ارتفاع نصب و مسیری که باید پوشش داده شود روی نقشه جانمایی می شود. علاوه بر این، بر اساس بیت ریت تخمینی هر دوربین، تعداد سوئیچ های PoE، ظرفیت لینک های Uplink، تعداد NVR یا سرور VMS و ظرفیت استوریج محاسبه و در قالب یک جدول طراحی ارائه می شود.

در نهایت، سناریوهای عملیاتی اتاق کنترل شامل Layout مانیتورها، روش برخورد با آلارم ها، چک لیست گزارش حوادث و برنامه نگهداری پیشگیرانه تدوین می شود. به این ترتیب طراحی اصولی سیستم دوربین مداربسته برای ساختمان های اداری و تجاری به یک سند جامع تبدیل می شود که هم تیم فنی و هم مدیریت می توانند به آن استناد کنند.

سوالات متداول

منابع خارجی پیشنهادی برای مطالعه بیشتر

• BS EN 62676-4:2015 – Video surveillance systems for use in security applications – Application guidelines (BSI)
• Axis Communications – Technical Guide to Network Video و Axis Pixel Density Guidelines بر اساس IEC 62676-4
• BSIA – Planning, design, installation and operation of Video Surveillance Systems (VSS) – Code of Practice
• SIA – Data Privacy Code of Practice for Video Surveillance
• DHS – CCTV Technology Handbook (U.S. Department of Homeland Security)
