اشتباهات رایج در نصب سرج ارستر در سیستم های نظارتی

چرا اشتباهات در نصب سرج ارستر در سیستم های نظارتی خطرناک است؟

در بسیاری از پروژه های نظارتی، سرج ارستر به عنوان یک تیک لیست نصب می شود نه به عنوان بخشی از طراحی مهندسی. نتیجه این است که ظاهرا سرج ارستر روی تابلو یا کابل شبکه دیده می شود، اما در عمل در لحظه صاعقه یا نوسان شدید، دوربین ها و سوئیچ ها همچنان آسیب می بینند. راهنما های شرکت هایی مثل DEHN و Axis تاکید می کنند که عملکرد واقعی سرج ارستر به محل نصب، طول سیم های اتصال، نوع کابل و ارت مناسب وابسته است، نه فقط به خود دستگاه.

در ادامه مهم ترین اشتباهات رایج در نصب سرج ارستر در سیستم های نظارتی را مرور می کنیم و برای هر مورد، نکات اصلاحی و راهکار های عملی ارائه می شود تا پیمانکار بتواند از سرمایه کارفرما بهتر محافظت کند.

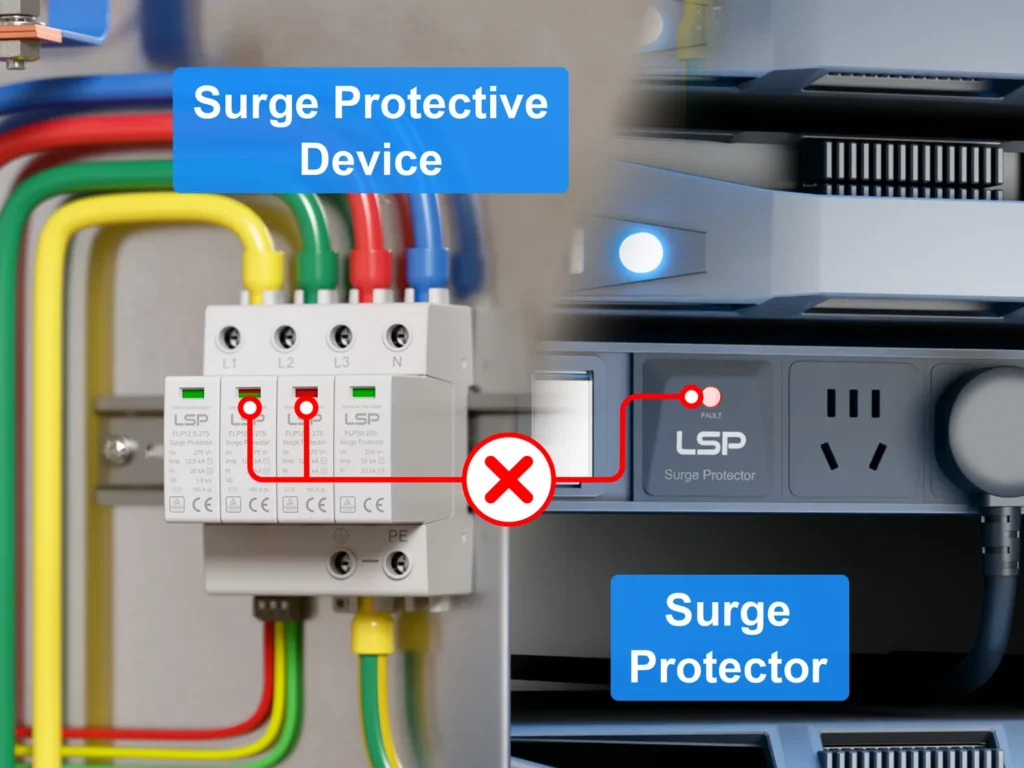

اشتباه اول: انتخاب محل اشتباه برای نصب سرج ارستر

یکی از خطا های بسیار رایج، نصب سرج ارستر در فاصله زیاد از تجهیزی است که قرار است محافظت شود. برای مثال، نصب SPD برق در تابلو ای که ده ها متر با رک دوربین فاصله دارد یا نصب محافظ شبکه در اتاقی غیر از نقطه ورود کابل به ساختمان.

مطابق راهنما های عمومی حفاظت در برابر سرج، SPD باید نزدیک نقطه ورود خطوط به ساختمان و همچنین نزدیک مصرف کننده های حساس نصب شود تا طول هادی های بدون حفاظت حداقل باشد و ولتاژ باقیمانده روی تجهیز کم شود.

• برای برق ۲۲۰ ولت، سرج ارستر نوع مناسب باید در ورودی اصلی و در تابلو رک نصب شود.
• برای لینک شبکه و PoE، محافظ اترنت باید یا نزدیک دوربین یا دقیقا در نقطه ورود کابل به ساختمان نصب شود.

بنابراین اگر سرج ارستر شبکه را وسط مسیر، دور از دوربین و دور از رک نصب کنید، در واقع بخشی از کابل همچنان بدون حفاظت می ماند و در صورت سرج، ولتاژ القایی می تواند مستقیما به پورت دوربین برسد.

اشتباه دوم: طول زیاد سیم های اتصال و ارت سرج ارستر

منابع فنی سازندگان سرج ارستر و حتی راهنما های نصب خود تولیدکنندگان دوربین تاکید می کنند که سیم های اتصال SPD باید تا حد ممکن کوتاه، مستقیم و بدون حلقه باشند. سیم زمین بلند باعث افزایش اندوکتانس و در نتیجه بالا رفتن ولتاژ باقیمانده روی تجهیز می شود.

اشتباه های متداول در این بخش عبارتند از:

• استفاده از سیم نازک و طولانی برای اتصال ترمینال زمین SPD به شینه ارت.
• رد کردن سیم زمین از مسیر های پر پیچ و خم، کنار کابل های دیگر یا در سینی های مشترک.
• بستن چند SPD به یک سیم زمین مشترک نازک به صورت سری و ایجاد چیزی شبیه زنجیره بلند.

در عمل باید سطح مقطع سیم ارت مطابق توصیه سازنده SPD انتخاب شود، طول آن تا حد امکان کوتاه باشد و به نزدیک ترین شینه یا باس ارت با امپدانس کم وصل شود. در رک های شبکه بهتر است شینه ارت اختصاصی رک داشته باشیم و همه سرج ارستر ها و شیلد کابل ها را به همان نقطه وصل کنیم.

اشتباه سوم: استفاده از سرج ارستر نامناسب یا طبقه حفاظتی اشتباه

انتخاب نوع اشتباه SPD یکی از علت های اصلی بی اثر بودن حفاظت است. استاندارد های IEC 61643 برای SPD های برق و شبکه کلاس بندی های مختلفی تعریف کرده اند و هر کلاس برای محل و نوع خط خاصی طراحی شده است.

در سیستم های نظارتی چند خط متفاوت وجود دارد:

• خط برق ۲۲۰ ولت تغذیه رک و منبع تغذیه دوربین ها.
• خط برق ۲۲۰ یا ۳۸۰ ولت تغذیه تجهیزات بیرونی مثل دکل یا برج نوری.
• کابل شبکه و PoE برای دوربین های IP.
• کابل کواکسیال برای دوربین های آنالوگ یا HD-CVI، HD-TVI و غیره.

استفاده از SPD برق عمومی روی خط شبکه یا استفاده از محافظ تلفن روی کابل کواکسیال نه مطابق استاندارد است و نه در تست های ضربه عملکرد مناسبی دارد. همچنین در برق ۲۲۰ ولت، انتخاب کلاس اشتباه (مثلا استفاده از نوع ۳ در ورودی اصلی ساختمان) می تواند در برخورد های شدید عملا تجهیزات را بدون حفاظت بگذارد.

اشتباه چهارم: نادیده گرفتن کابل شبکه و PoE یا استفاده از کابل نا مناسب

در سیستم های IP، بسیاری از نصاب ها فقط به حفاظت برق فکر می کنند و لینک های شبکه را بدون سرج ارستر رها می کنند. این در حالی است که راهنما های Axis و دیگر تولید کنندگان دوربین های IP به طور صریح نصب محافظ اترنت و استفاده از کابل شبکه شیلد دار را برای حفاظت موثر توصیه می کنند.

رایج ترین اشتباه ها در این بخش:

• عدم استفاده از سرج ارستر PoE در لینک های بیرونی و بلند.
• استفاده از کابل UTP بی شیلد در حالی که محافظ PoE برای عملکرد صحیح به کابل شیلد دار نیاز دارد.
• نصب محافظ PoE فقط در یک سمت لینک و رها کردن سمت دیگر بدون حفاظت، با وجود اختلاف پتانسیل زمین بین دو نقطه.
• استفاده از SPD قدیمی ۱۰/۱۰۰ روی لینک های گیگابیتی بدون بررسی سازگاری با Cat6 یا Cat6A.

در عمل، برای دوربین های PoE فضای باز باید از محافظ اترنت سازگار با استاندارد های 802.3af، 802.3at یا 802.3bt استفاده شود و کابل شبکه از نوع شیلد دار (STP یا SFTP) انتخاب شود تا مسیر تخلیه سرج کامل شود.

اشتباه پنجم: محافظت نکردن همه مسیر ها در سیستم های نظارتی

راهنما های تخصصی حفاظت CCTV تاکید می کنند که تمام مسیر هایی که از بیرون وارد ساختمان می شوند باید در ورود به ساختمان در برابر سرج محافظت شوند. این مسیر ها فقط کابل شبکه یا برق نیستند، بلکه می توانند شامل کابل های کواکسیال، کنترل PTZ، I/O و حتی ارتباطات صوتی باشند.

اشتباه متداول این است که فقط برق ۲۲۰ ولت یا فقط شبکه PoE محافظت شود و کابل کواکسیال یا خطوط کنترل بدون حفاظت رها شوند. در چنین حالتی، انرژی سرج می تواند از طریق مسیر بدون حفاظت وارد رک شود و از راه های داخلی به دیگر تجهیزات سرایت کند.

اشتباه ششم: بی توجهی به دستورالعمل سازنده و استاندارد های نصب

سازندگان معتبر SPD و تولیدکنندگان دوربین معمولا راهنما های نصب دقیق با تاکید بر طول مجاز سیم ها، نوع کابل، محل نصب، جهت ورود و خروج و روش ارت ارائه می کنند. نادیده گرفتن این دستورالعمل ها باعث می شود نصب از نظر الکتریکی درست به نظر برسد اما از نظر عملکرد در لحظه سرج، غیر قابل اعتماد باشد.

چند نمونه خطای رایج:

• نصب SPD در جهت برعکس نسبت به علامت های Line و Load.
• بستن دو هادی روی ترمینالی که طبق راهنما فقط برای یک هادی طراحی شده است (مشکل «Double Tapping» در برخی مقالات فنی SPD).
• عدم رعایت حداقل سطح مقطع هادی های اتصال به SPD که در کاتالوگ سازنده آمده است.
• ترکیب SPD های برند های مختلف بدون توجه به هماهنگی حفاظتی بین طبقات.

همیشه باید دیتاشیت و راهنمای نصب SPD و دوربین مطالعه شود و نصب مطابق همان توصیه ها انجام شود، نه صرفا بر اساس تجربه پروژه های قبلی.

اشتباه هفتم: نداشتن برنامه بازدید دوره ای و تعویض سرج ارستر

سرج ارستر ها قطعات مصرفی محسوب می شوند. هر موج سرج بخشی از ظرفیت آنها را مصرف می کند و بعد از تعداد مشخصی ضربه، ممکن است کارایی آنها کاهش یابد. برخی راهنما ها توصیه می کنند که سیستم های SPD به صورت دوره ای از نظر داغ شدن، تغییر رنگ، اتصالات شل و وضعیت نشانگر ها بررسی شوند.

اشتباه رایج این است که پس از نصب اولیه، دیگر هرگز SPD بازدید یا تست نمی شود. در نتیجه ممکن است سال ها بعد در لحظه ای که به آن نیاز است، عملا از مدار خارج شده باشد یا فقط نقش یک ترمینال ساده را بازی کند. بهتر است در مستندات پروژه، برنامه بازدید و در صورت لزوم تعویض پیشگیرانه SPD نیز درج شود.

انتخاب و خرید سرج ارستر مناسب برای سیستم های نظارتی از مرزسازان

بعد از شناخت اشتباهات رایج، قدم بعدی انتخاب تجهیزات معتبر و آزمایش شده است. در مرزسازان، سرج ارستر های برند OBO و ماژول های حفاظت شبکه برای لینک های PoE و اترنت با رعایت همین الزامات در دسترس شماست.

• برای مشاهده فهرست کامل

  سرج ارستر OBO و تجهیزات حفاظتی شبکه در مرزسازان

  کلیک کنید.
• جهت حفاظت اصلی برق ۲۲۰ ولت رک و تابلو های تغذیه، می توانید

  سرج ارستر برق OBO مدل V25 BC 1+NPEFS

  را بررسی و خریداری کنید.
• برای لینک های شبکه گیگابیت و PoE تا Cat6A، ماژول

  محافظ شبکه OBO NP CAT6 6A

  گزینه ای مناسب برای نصب روی ریل DIN در تابلو است.
• در مسیر های نزدیک به دوربین یا نزدیکی خروجی رک نیز می توانید از

  محافظ شبکه OBO ND CAT6A EA

  برای حفاظت هر لینک اترنت به صورت خطی استفاده کنید.

جمع بندی برای پیمانکاران و طراحان سیستم های نظارتی

اشتباهات رایج در نصب سرج ارستر در سیستم های نظارتی بیشتر ناشی از بی توجهی به جزئیات اجرایی و استاندارد ها است تا کمبود تجهیزات. محل اشتباه، طول زیاد سیم ها، انتخاب کلاس نادرست SPD، محافظت نکردن همه مسیر ها، بی توجهی به کابل شبکه و PoE و نداشتن برنامه بازدید دوره ای، همگی می توانند باعث شوند سرج ارستر فقط یک جعبه روی تابلو باشد، نه یک لایه واقعی حفاظت.

اگر در پروژه بعدی خود به این موارد توجه کنید و از تجهیزات استاندارد و تست شده مثل سرج ارستر های OBO استفاده کنید، احتمال خرابی تجهیزات حساس CCTV به شکل چشمگیری کاهش پیدا می کند و در عین حال، اعتماد کارفرما به کیفیت طراحی و اجرای شما افزایش می یابد.
